艾克Arc10E定位定向终端
【线上】Arc10E终端_套装_星地一体，适用工程机械和机器人行业： Arc10系列规格：1套主机+2个航空天线 服务规格[NOSR+(NSSR+LSSR)]： —地基NOSR：含1/2/3/4/5年包年，和3day免费适用6种规 —星基NSSR+LSSR：含1/2/3/4/5年，和3day免费适用6种规；IP和Lband两种链路共同下单、激活和续费
商品分类：软硬一体
Arc10系列
规格型号：
- Arc10终端-线上
星基（N+L）同生命周期包年计费
规格型号：
- 星基(NSSR+XStar)
选择时长：
- 1年
- 2年
- 3年
- 4年
- 5年
- 3天
地基服务
规格型号：
- 地基NOSR
选择时长：
- 1年
- 2年
- 3年
- 4年
- 5年
- 3天
购买数量：
商品金额：￥25600.00

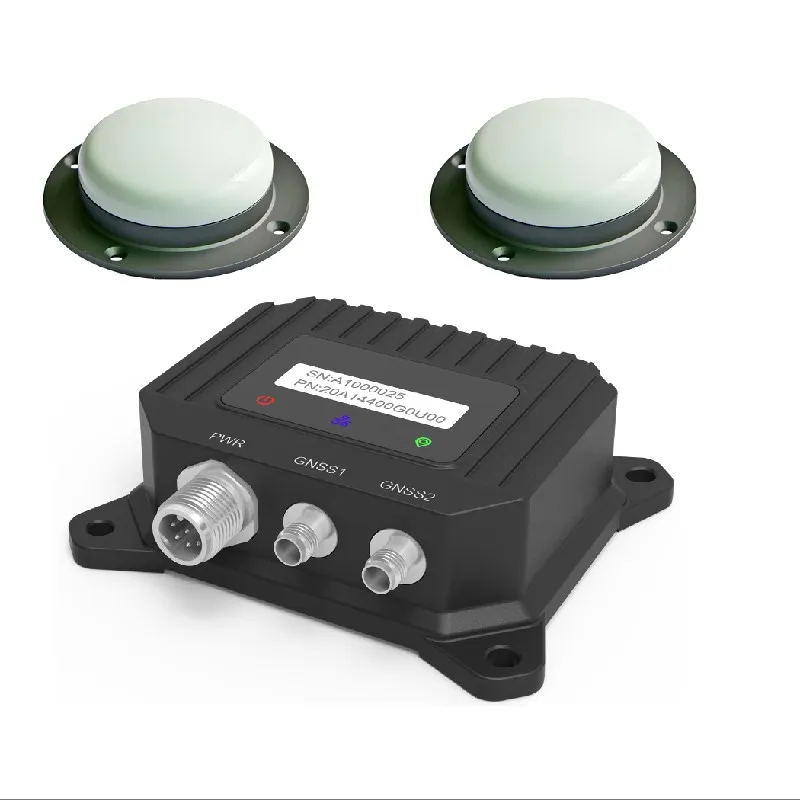

艾克Arc10E
「星」能强悍，为智能机器而生
该定位定向终端采用超紧凑设计，支持北斗及其他主流卫星导航系统，集成地基联合定位和测向算法，提供高精度位置和姿态感知。预置千寻差分服务，开机即用，具备标准接口和协议，可快速嵌入各类应用系统。其金属外壳、IP68防护等级和车规级设计，适应复杂工况，广泛应用于机器人系统、机械控制、智能驾驶、精准农业、海洋航空、GIS采集等领域。
规格参数
| GNSS参数 | 基础规格 | ||
| 跟踪通道 | 1520 | 尺寸 |
80 * 65 * 27.5 mm，安装孔径M4 |
| 卫星频点 |
BDS：B1I、B1c、B2a、B2b、B2I、B3I GPS：L1C、L1CA、L2P、L2C、L5 GLONASS：L1CA、L2CA Galileo：E1CA、E5a、E5b、E5AltBoC、E6C QZSS：L1C、L1CA、L2C、L5 SBAS：L1CA、L5 IRNSS：L5 MSS L-band：QX XStar |
接口描述 |
射频接口
数据接口，Lemo 12芯多功能接口，含：
|
| 单点精度[1] | 水平：2.0 m
垂直：4.0 m |
指示灯 |
电源、定位、网口灯 |
|
RTK测量[1] （基线＜30km） |
水平：1.0cm+1ppm 垂直： 2.0cm+1ppm |
通讯协议 |
支持TCP Sever、TCP Client、NtripClient协议 支持RS232 |
|
精密单点测量（RMS）[1] |
PPP-AR 水平：2.5cm 高程：10cm 收敛时间：6min PPP-RTK 水平：2.5cm 高程：10cm 收敛时间：2min |
电气参数 |
输入电压：9~36V，防反接、防短路、抗过压 典型功耗：＜2.5w |
| 定向精度（RMS）[1] |
0.2度/ 1米基线 0.1度/ 2米基线 |
工作温度 | -40°C~75°C |
| 测量精度 |
＜0.03m/s |
存储温度 | -45°C~85°C |
|
授时精度 |
20ns |
工作湿度 | 100%冷凝 |
|
数据更新率 |
定位：10Hz 定向：10Hz |
主机重量 | 0.86kg |
|
数据输出 |
支持RTCM2.x、RTCM3.x、NMEA0183、自定义 |
防护等级 | IP68 |
|
差分格式 |
支持RTCM2.x、RTCM3.x |
||
| [1]典型场景：完全空旷且大气平静，测试结果受大气条件、基线长度、GNSS 天线类型、多路径、可见卫星数以及卫星几何构型等影响，可能会有偏差 | |||
| 包装清单 | GNSS | ||
| 标准配置 | 数量 | 标准配置 | 数量 |
|
Arc10主机 |
1 |
多功能数据线 |
1 |
| 航空天线 | 2 |
包装盒（含内衬） |
1 |
|
GNSS天线馈线 |
2 | ||
